SuperMax (Forcetra) Sling 선정
슬링 선정 전, 아래 3가지 체크포인트를 반드시 확인하십시오.
- 제품의 무게
- 제품의 무게 중심
- 제품의 리프팅 포인트
- 제품의 날카로운 부분 여부
- 슬링에 손상을 줄 수 있는 마찰 부분
- 장비(크레인·후크·샤클 등)의 사용하중
- 이송 지역 및 상단부의 장애물
- 화학 성분에 대한 조건
- 주변 온도 / 빛 / 조건
- 위험 지역으로부터 작업자의 위치
- 요구 슬링의 형태 (슬링 개수 포함)

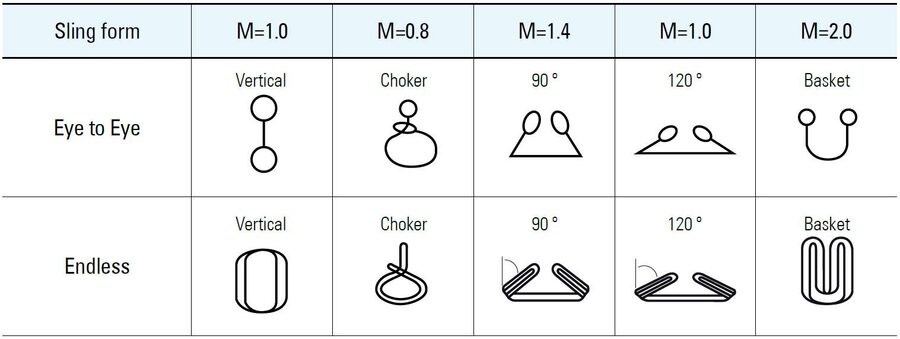

- 슬링의 사용 형태 (직선 · 초크 · 바스켓)
- 슬링과 물체의 접촉 부분 조건
- 슬링 리프팅에 따른 각도
- 사용하중(WLL) · 안전율(SF) · 파단강도(MBL)
- 슬링의 신장율
리프팅 각도와 효율

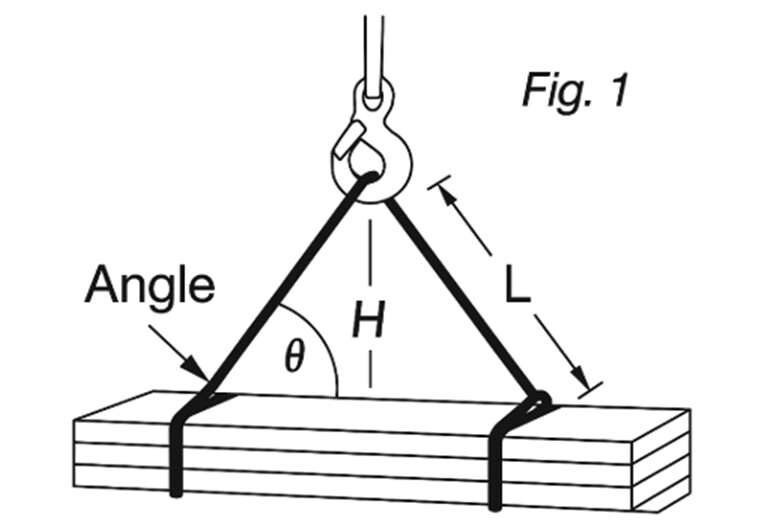

슬링을 각도를 주어 사용하면 실제 강도가 달라집니다. 수직 높이 H와 슬링 길이 L을 이용해 안전하중을 계산할 수 있습니다.
| 수평 기준 각도Angle from Horizontal | 강도 감소 계수 (A)Capacity Reduction Factor | 하중 배수 (B)Load Multiplier |
|---|---|---|
| 90° | 1.000 | 1.000 |
| 85° | 0.996 | 1.005 |
| 80° | 0.985 | 1.016 |
| 75° | 0.966 | 1.036 |
| 70° | 0.940 | 1.064 |
| 65° | 0.906 | 1.104 |
| 60° | 0.866 | 1.155 |
| 55° | 0.819 | 1.222 |
| 50° | 0.766 | 1.306 |
| 45° | 0.707 | 1.415 |
| 40° | 0.643 | 1.556 |
| 35° | 0.574 | 1.743 |
| 30° | 0.500 | 2.000 |
* 각도가 작아질수록(수평에 가까울수록) 슬링 강도는 감소하고 각 다리에 걸리는 하중은 증가합니다. A = sin(각도), B = 1/sin(각도)(안전측 반올림). · 참고 규격: CI 1905-14 / EN 1492-4

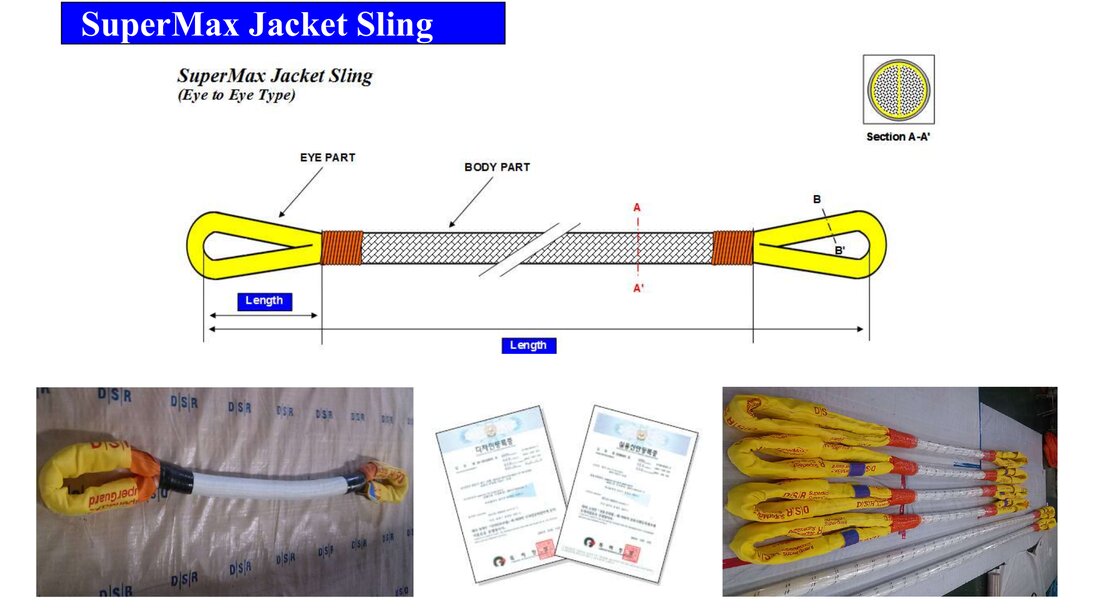

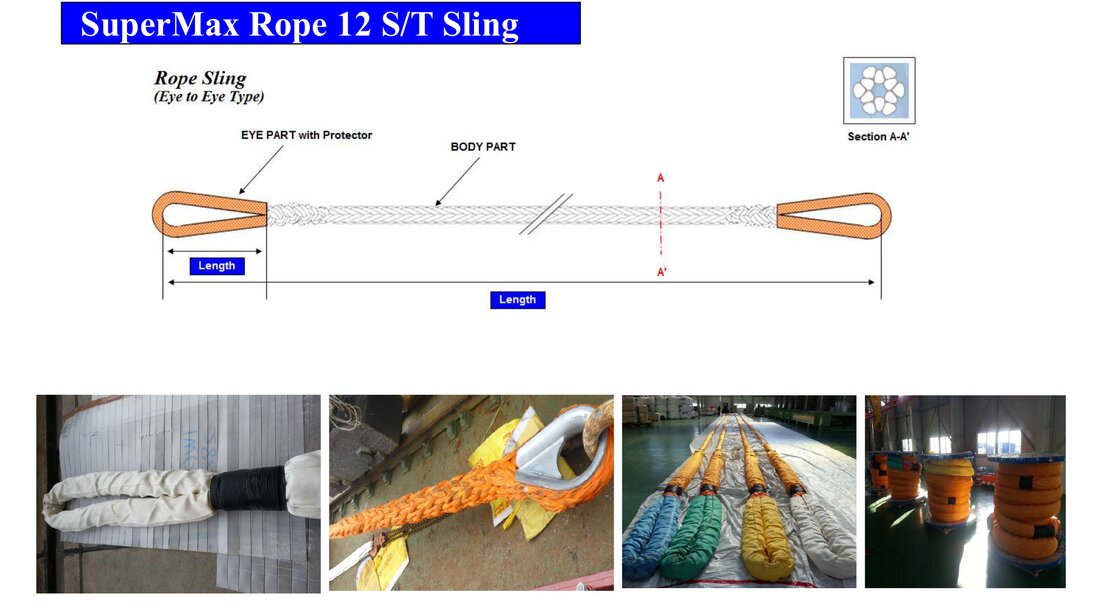

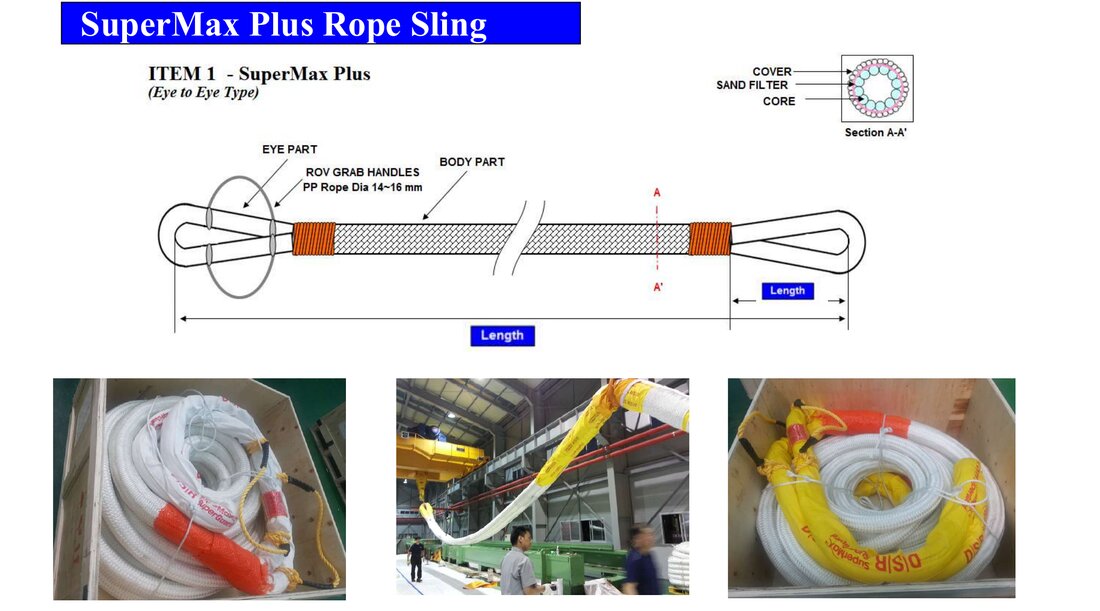

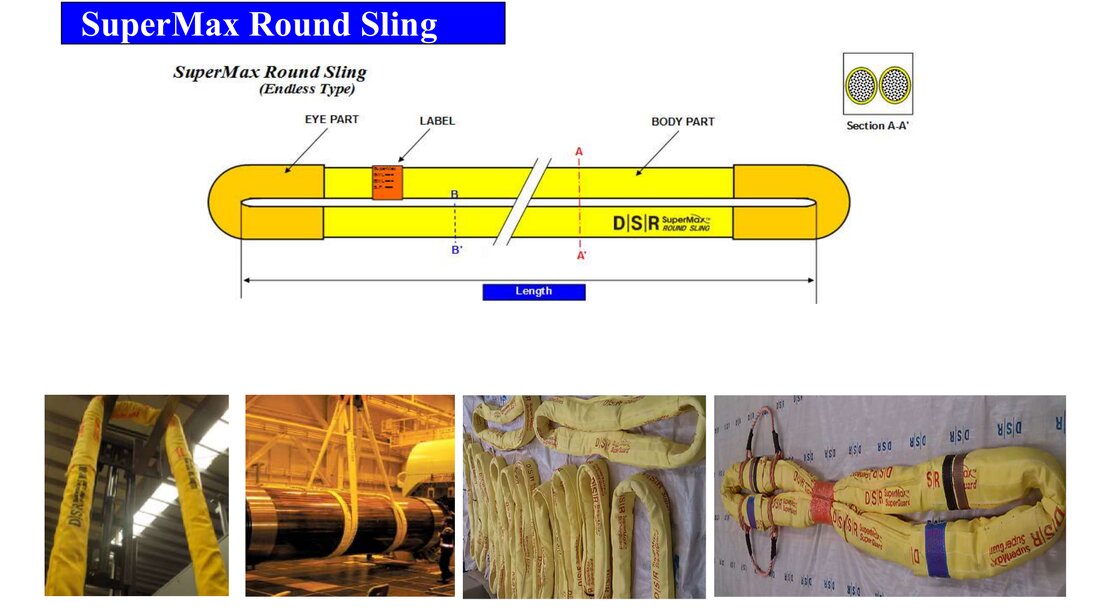

SuperMax · Forcetra 슬링 종류
제품 종류를 선택하면 상세 도해와 실제 적용 사진을 볼 수 있습니다.
SuperMax (Forcetra) Sling 취급 / 사용
사용하중(WLL)·상태 확인
사용 전 사용하중(WLL)을 확인하고 제품 무게가 정격하중을 초과하지 않도록 하며, 반드시 슬링의 상태를 검사하십시오.

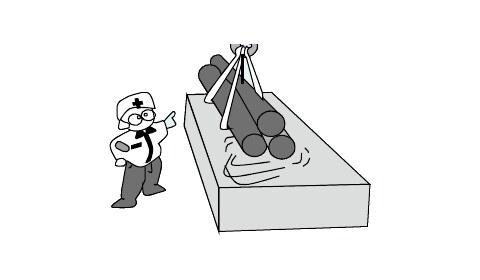

화학약품 확인
산·알칼리 등 화학약품 사용 여부를 확인하고, 화학 노출 환경에서 사용 시 제조사에 문의하십시오.
리프팅 각도 확인
사용 전 리프팅 각도를 확인하십시오. 각도에 따라 강도 저하율이 다르게 나타납니다.

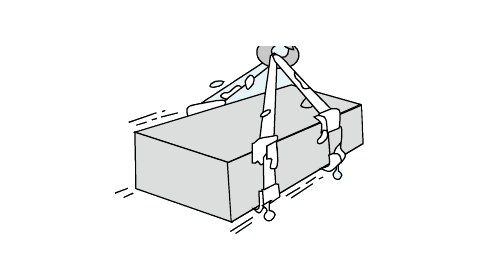

오염 주의
보관·사용 시 기름 등 오염을 방지하고, 오염 시 미끄러질 수 있으므로 사용 전 접촉부의 오염을 제거하십시오.

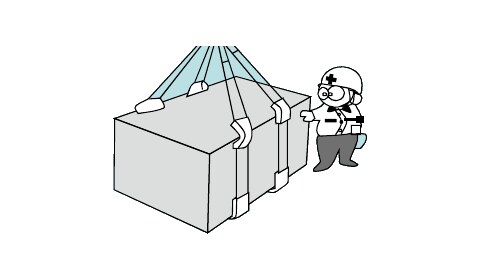

모서리 보호대 사용
날카로운 모서리·각진 부분에는 슬링에 보호대를 부착하여 사용하십시오.
초커 타입 사용법
초커 타입 사용 시 한쪽 끝을 다른 한쪽 끝으로 깊숙이 넣은 후 사용하십시오. 그렇지 않으면 마찰 손상이 발생할 수 있습니다.

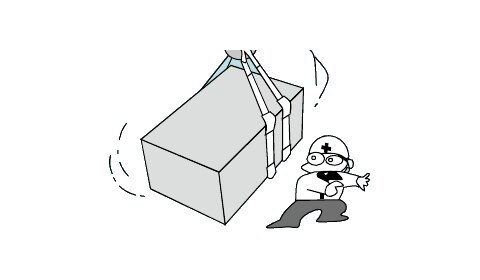

균형 확인
리프팅 시 물체의 균형을 확인하고, 2개의 슬링을 함께 사용할 때는 균형을 맞추어 흔들리지 않도록 하십시오.
끌어당기지 마십시오
리프팅 전후 슬링을 끌면서 당기면 손상될 수 있습니다. 제품과 바닥 사이 공간을 확보한 상태에서 삽입·제거하십시오.

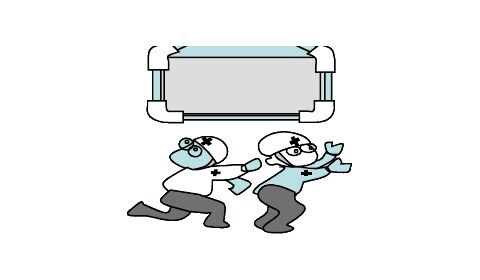

제품 밑 진입 금지
이송 시 절대 제품 밑으로 들어가지 말고 안전거리를 유지하십시오.
고온 제품 사용 금지
고온의 제품에는 사용하지 마십시오. 고온 제품에 사용 시 제조사에 문의하십시오.

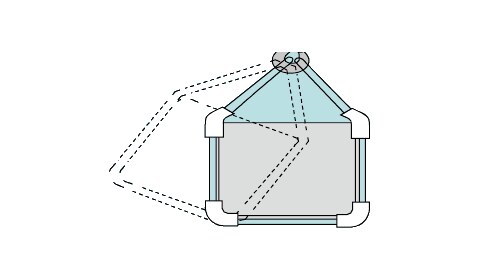

흔들림 주의
슬링으로 물체 이송 시 물체가 크게 흔들리지 않도록 주의하십시오.
날카로운 물체 접촉 금지
하중이 걸린 슬링에 날카로운 물체가 닿지 않도록 하십시오. 닿으면 쉽게 손상되어 절단 사고가 발생할 수 있습니다.

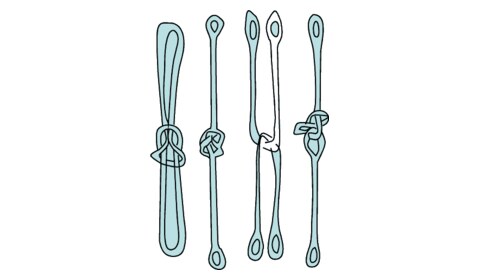

슬링 연결 사용 금지
슬링을 연결하여 사용하지 마십시오. 연결하여 사용하면 파단하중이 최대 50%까지 저하될 수 있습니다.
보관 및 유지관리
- 리프팅 작업 완료 후에는 적절한 보관 장소에 보관합니다.
- 미사용 시 주변 온도가 높지 않고 화학물질·부식 표면·직사광선(자외선)에 노출되지 않는, 깨끗하고 건조하며 통풍이 잘되는 곳에 보관합니다.
- 사용 전후에는 반드시 슬링의 손상 유무를 확인합니다.
SuperMax (Forcetra) Sling 검사
사용 중 슬링 검사 원칙
- 매 사용 전 결함 여부를 검사하고, 식별 표시와 규격이 정확한지 확인합니다. 미확인 또는 손상된 슬링은 절대 사용하지 말고 자격 있는 사람에게 검사를 의뢰합니다.
- 사용 기간 동안 결함·손상(오염에 가려진 손상 포함)에 대해 빈번히 점검하고, 함께 사용하는 부속품 및 리프팅 액세서리까지 확장하여 점검합니다. 사용 적합성에 의심이 있거나 표시가 분실·판독 불가한 경우 사용을 중지하고 자격자의 검사를 받습니다.
* 참고 규격: EN 1492-2:2000+A1:2008 (E)
로프 슬링 — 보수 & 폐기 기준

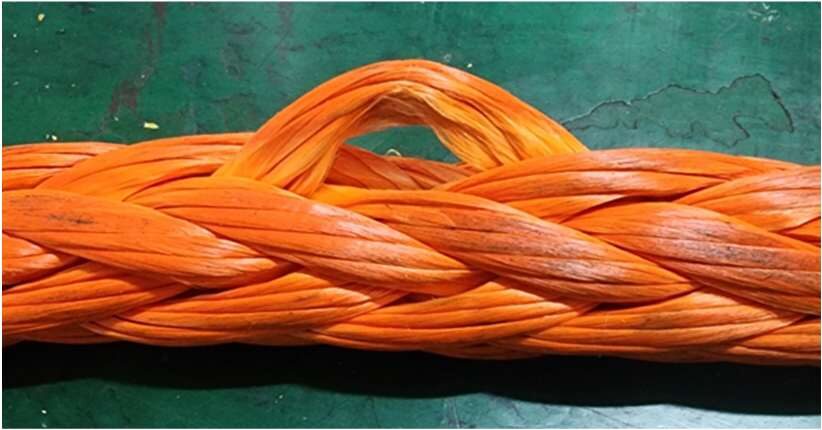

원인 · 날카로운 모서리·표면에 걸려 스트랜드가 로프에서 빠져나옴
조치 · 빠진 스트랜드를 로프 안으로 다시 밀어 넣어 정리

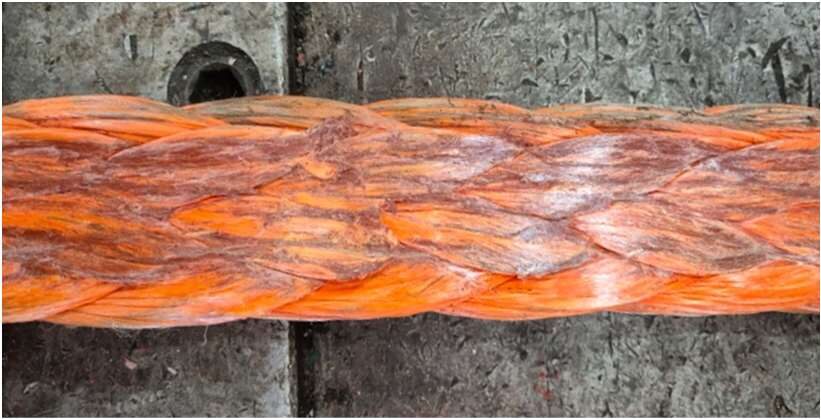

원인 · 마찰 및 압착에 의해 발생
조치 · 로프를 굽혀(flex) 압착을 해소
특징 · 초기 사용 시 외부 필라멘트에 보풀이 생길 수 있음
판정 · 대부분 강도에 큰 영향 없음 → 계속 사용 가능

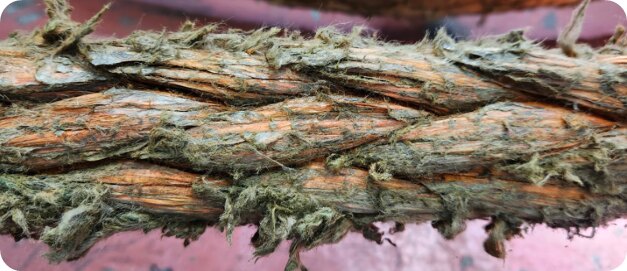

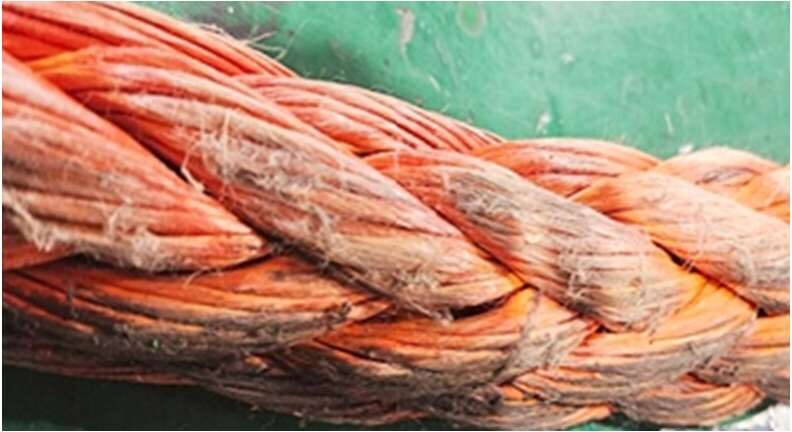

원인 · 장기 사용으로 마모되어 얀(yarn)이 파단됨
조치 · 슬링 폐기

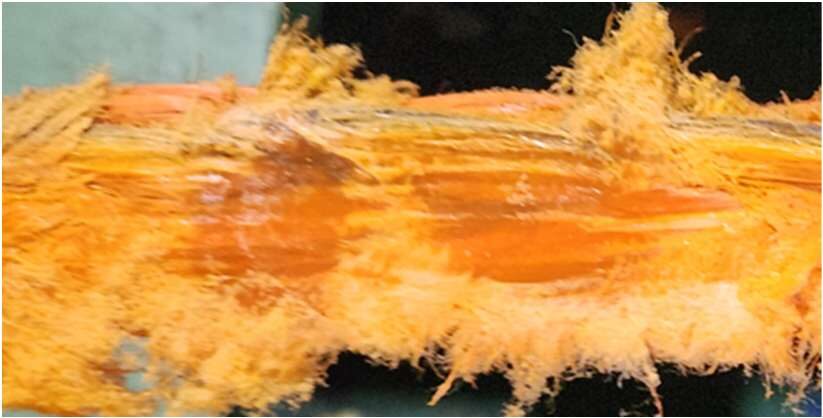

원인 · 과도한 열 또는 마찰열에 노출
조치 · 슬링 폐기

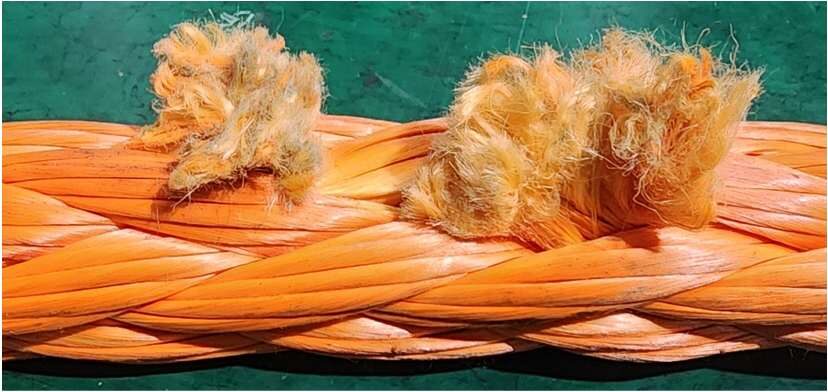

원인 · 날카로운 모서리·표면과의 접촉
조치 · 슬링 폐기
라운드 슬링 — 보수 & 폐기 기준

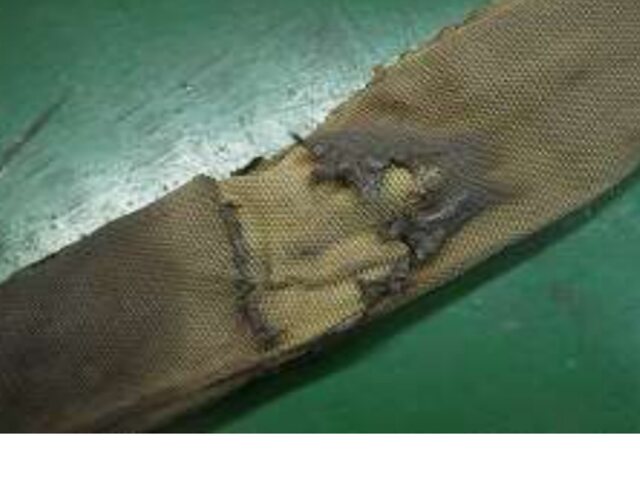

표면 쓸림 / 마모 / 열·화학 손상이 코어 손상 없이 커버에만 발생한 경우 → 보수

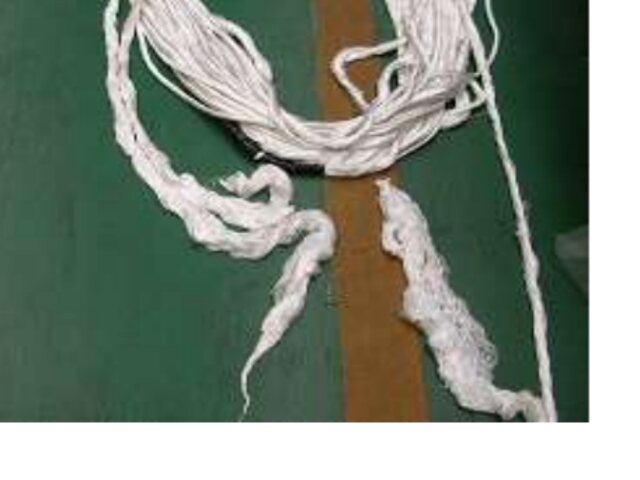

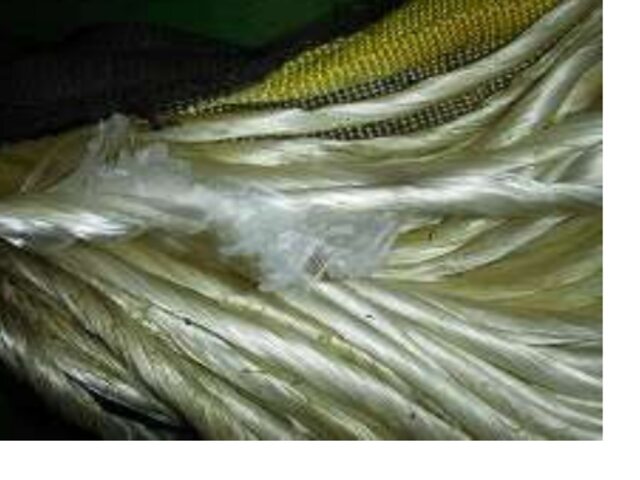

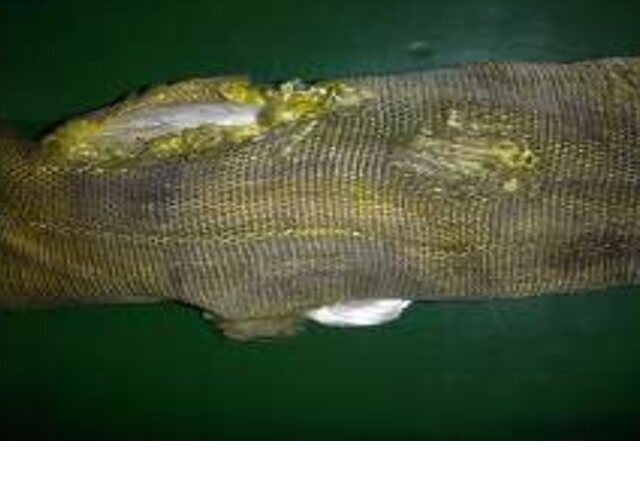

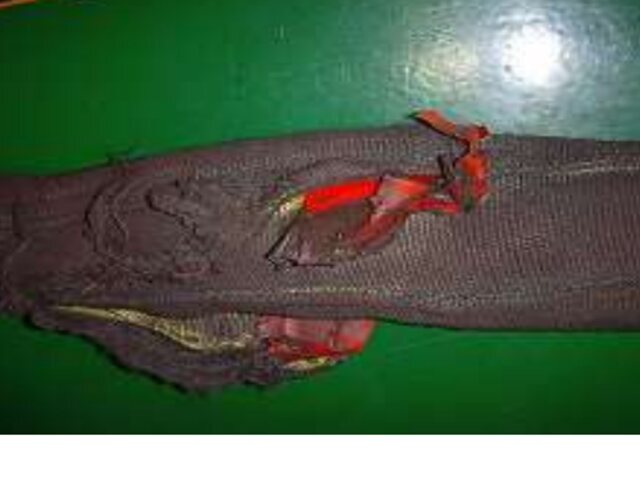

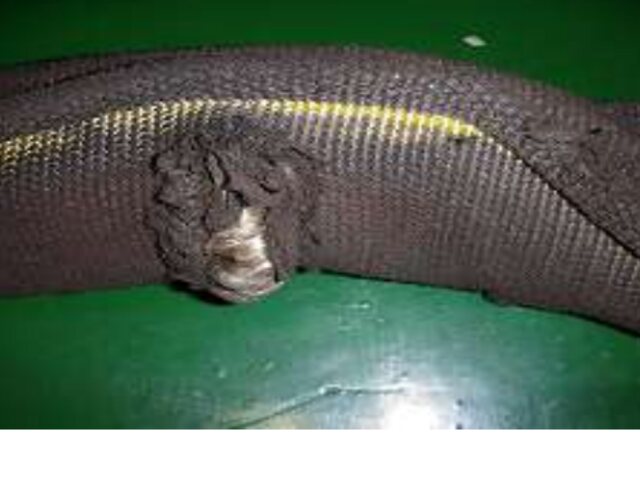

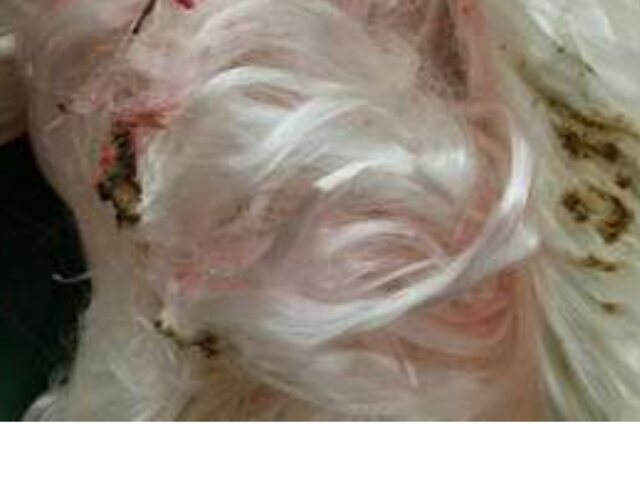

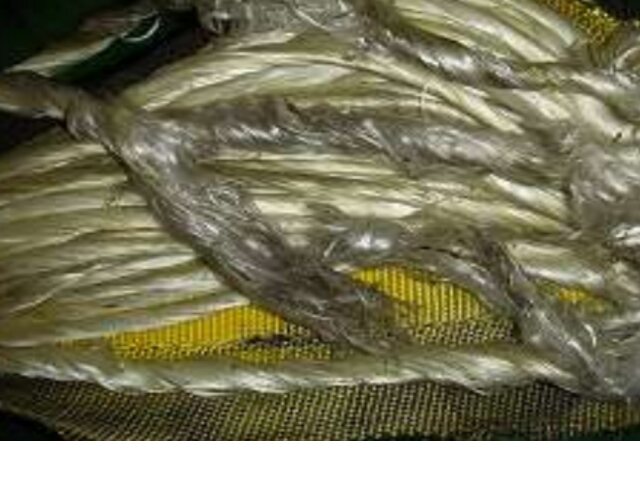

커버 손상으로부터 코어 절단 / 마모 / 열·화학 손상이 발생한 경우 → 폐기
